Coupe Contournée

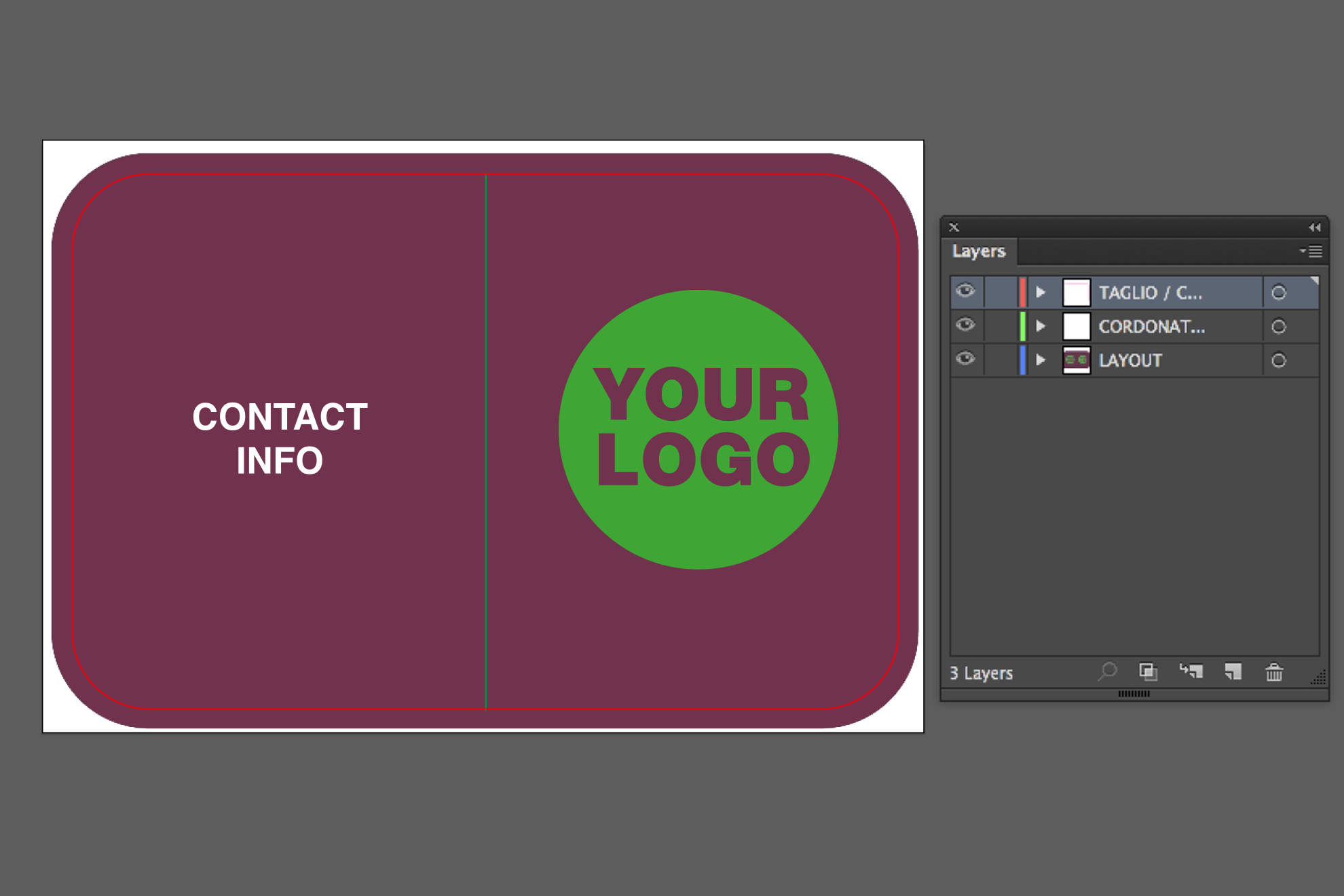

Configurez le fichier de coupe sur un niveau nommé Cut. Le tracé correspondant à la coupe devra être configuré sur une couleur à teinte plate (Spot Color) appelé Cut avec un pourcentage de 0% Cyan 100% Magenta 100% Jaune et 0% Noir. Dans le cas où il y des rainages (ou pliages), un autre niveau devra être crée et nommé Fold. Ici aussi le tracé correspondant devra être configuré avec une couleur à teint plate (Spot Color) appelée Fold avec les pourcentages 100% Cyan 0% Magenta 100% Jaune 0% Noir. En fin, configurez le graphique sur un niveau nommé « Layout ». Le graphique doit toujours contenir un fond perdu d’au moins 5 mm de plus que le tracé Cut.

TÉLÉCHARGEZ PAGINÉ

Vous pouvez télécharger notre fichier d'exemple à utiliser comme base pour générer votre fichier.

Comment utiliser les gabarits automatiques?

1. Téléchargez les gabarit

2. Insérez le graphique

3. Enlevez les lignes de repère
Souvenez-vous que les fichiers que vous envoyez devrons avoir les caractéristiques suivantes :

PDF 300PPP CMJN ÉCHELLE 1:1 5MM DE FOND PERDU SUR CHAQUE CÔTÉ
